中物视怎么导入CAD图纸
使用中物视进行物流仿真项目的场景搭建时,可以导入已有的CAD图纸参考。
处理图纸

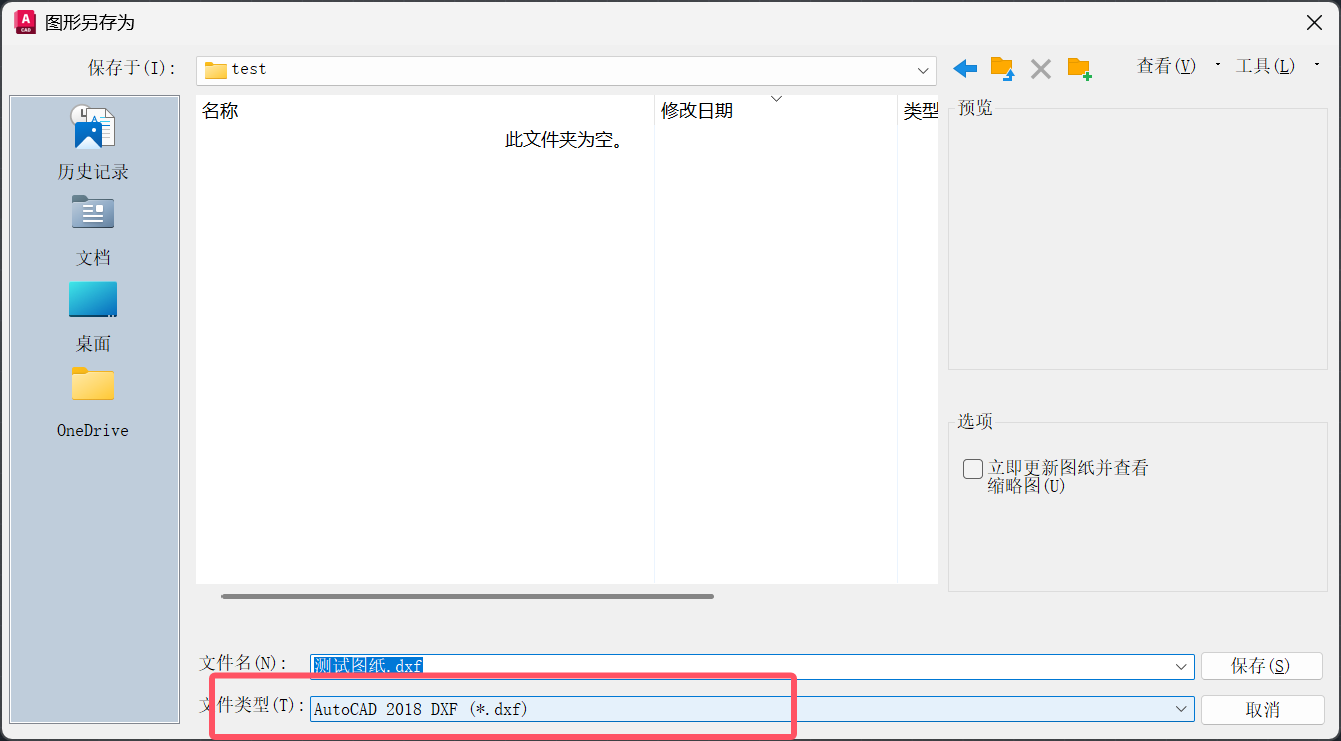

平时使用的图纸格式为.dwg,中物视可以识别的图纸格式为.dxf,我们使用Auto CAD软件可以快速进行格式转换。
导入图纸

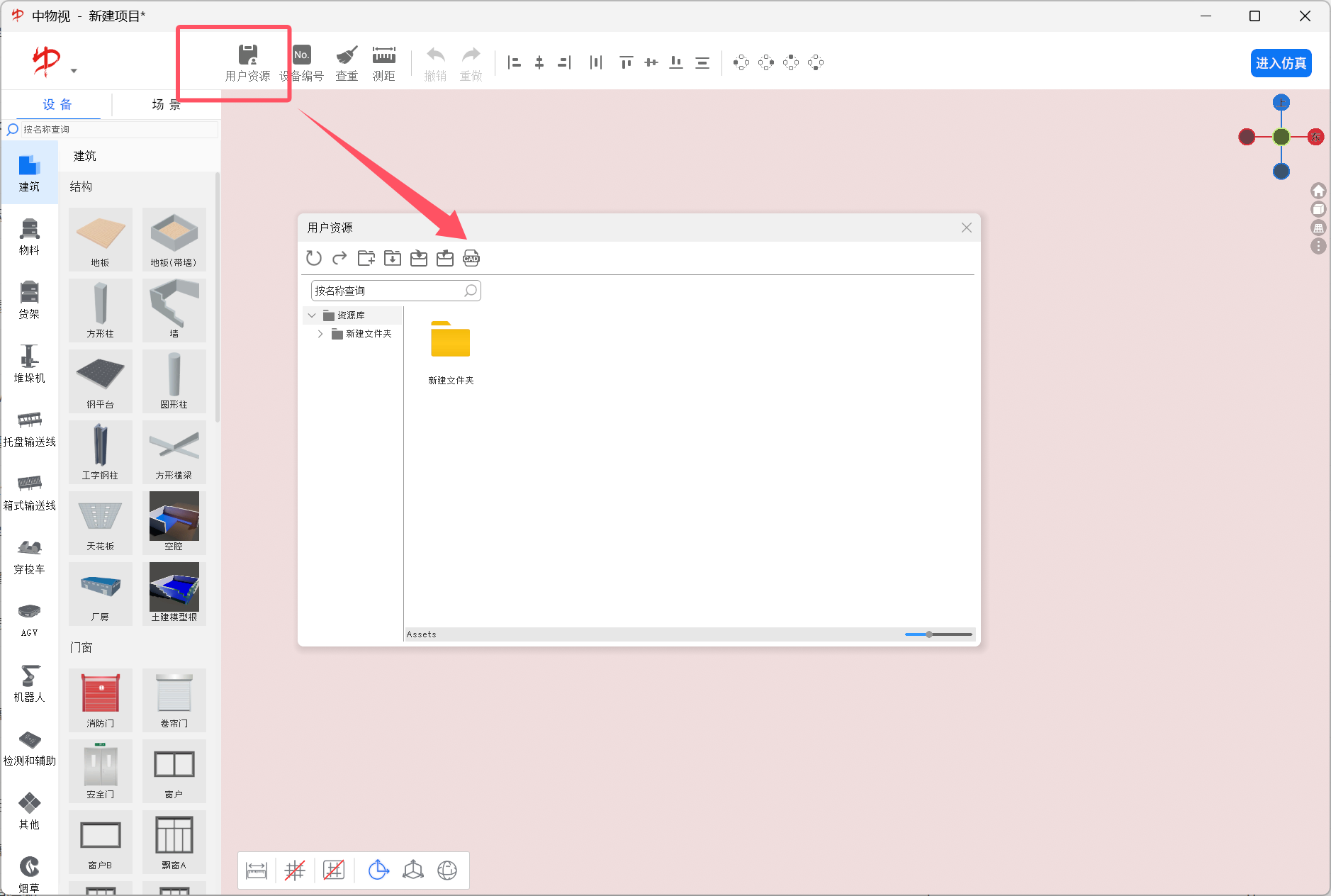

启动中物视,单击菜单栏的“用户资源”,打开用户资源窗口,单击最后一个按钮“导入.dxf图纸”,再弹出的文件选择窗口中选择图纸文件进行导入。
导入的过程会弹出黑色提示框,导入的速度和图纸的复杂程度成正比,简单的图纸导入的速度就非常快。导入的图纸保存在中物视的用户资源,格式为.cvdt。

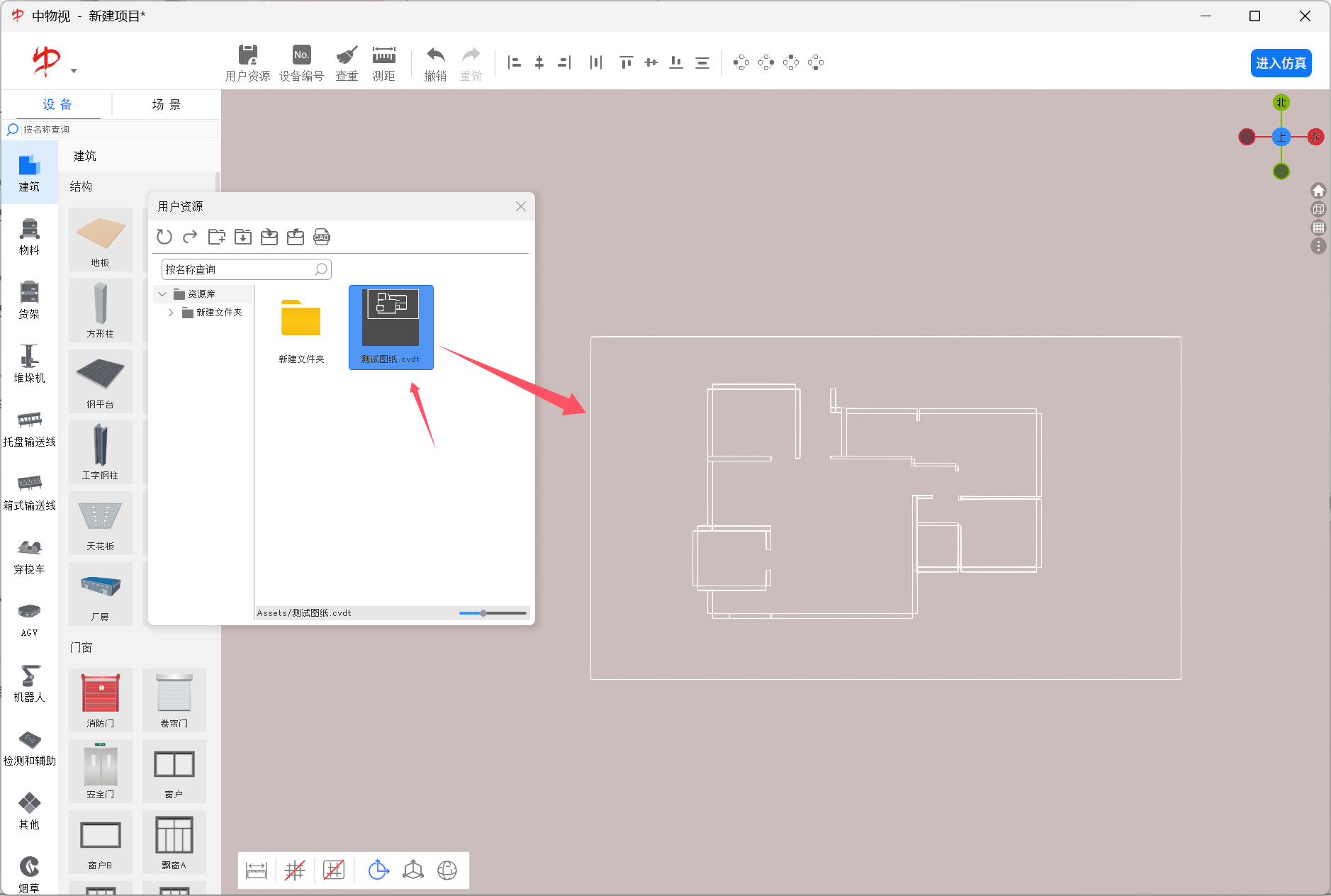

鼠标按住资源文件,就可以拖动到中物视的设计窗口中。
